制造執行系統面向原料、焦化、燒結、煉鐵、鑄管、煉鋼、熱軋、中厚闆、棒線、型鋼、冷軋、鋼管及特鋼等鋼鐵全産線全流程，能夠指導鋼鐵企業各産線按照計劃及質量要求進行生産，同時能夠準确及時跟蹤物料信息，根據不同的精度的要求實現按爐次、批次、件次的跟蹤。PES制造執行系統是生産運行的始終，制造業企業通過PES生産過程控制，實現對整個車間環境和生産流程的監督、制約和調整，使生産過程安全生産計劃準确及時推進，從而達到預期生産目标，按時按質按量向客戶交付産品，從提高客戶滿意度，提升市場綜合競争實力
由于MES系統是直接服務于生産管理執行系統，對系統的可靠性和實時性都有很高的要求，因此MES接口服務器和MES DB服務器分别做HA雙機冗餘熱備份，都用磁盤陣列做存儲介質，把磁盤陣列合并在一起(MES數據庫,MES接口數據庫共用同一磁盤陣列)，采用FCSAN技術，劃分出不同的卷，供不同的存儲用途。此外，還增加了一台測試/備份服務器和用于外網發布的發布服務器。

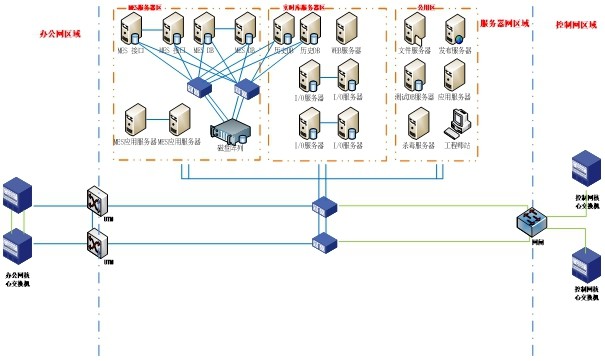

服務器局域網通過兩台千兆交換機與服務器組成局域網，做成雙線備份，再通過兩台UTM安全網關與辦公網核心交換機相連接，讓服務器區域起到安全防護的作用。MES網絡拓撲如下圖所示。
整個系統由兩台服務器和一台磁盤陣列構成雙機備份模式，兩台服務器互爲備份，當一台服務器出現問題停機時，另一台服務器能實時接管中斷的工作，保證業務系統的正常運行。磁盤陣列磁盤具有熱插拔功能，可以靈活組成RAID模式，當一塊硬盤損壞，數據可以恢複，保證數據不丢失。
該方案拓撲采用雙機熱備技術，在出口防火牆及上網行爲管理等核心設備上，也采用雙機熱備冗餘性設計，實現設備、接口、鏈接冗餘，最大限度的實現網絡高可靠性，确保網絡7*24小時不間斷，很好的解決了原有防火牆無法實現出口多鏈路無法實現負載均衡的問題，以及無法防護新一代威脅的問題，通過防火牆解決了外網黑客的攻擊及入侵，同時對病毒進行了有效的過慮，實現了內網主機及信息安全。
